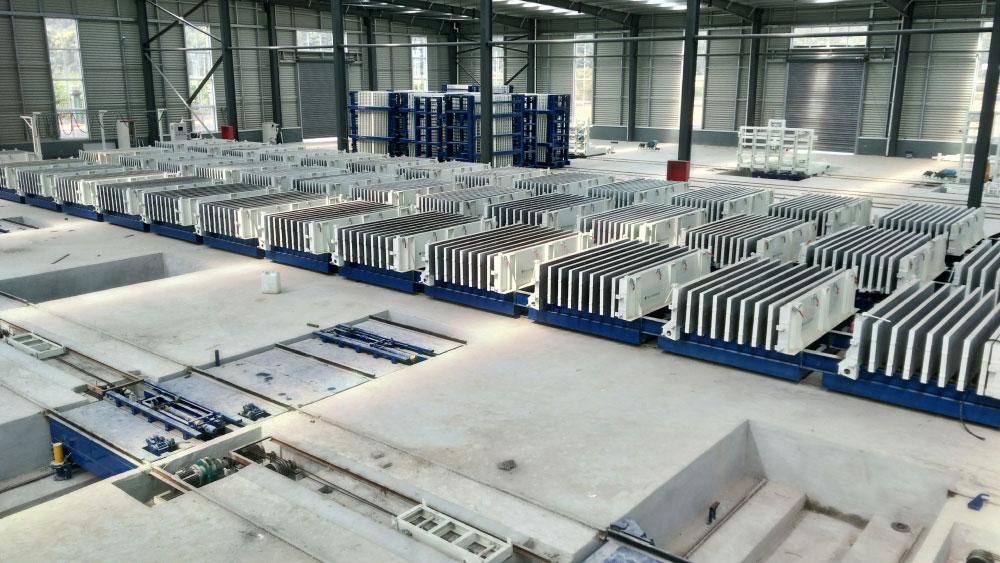

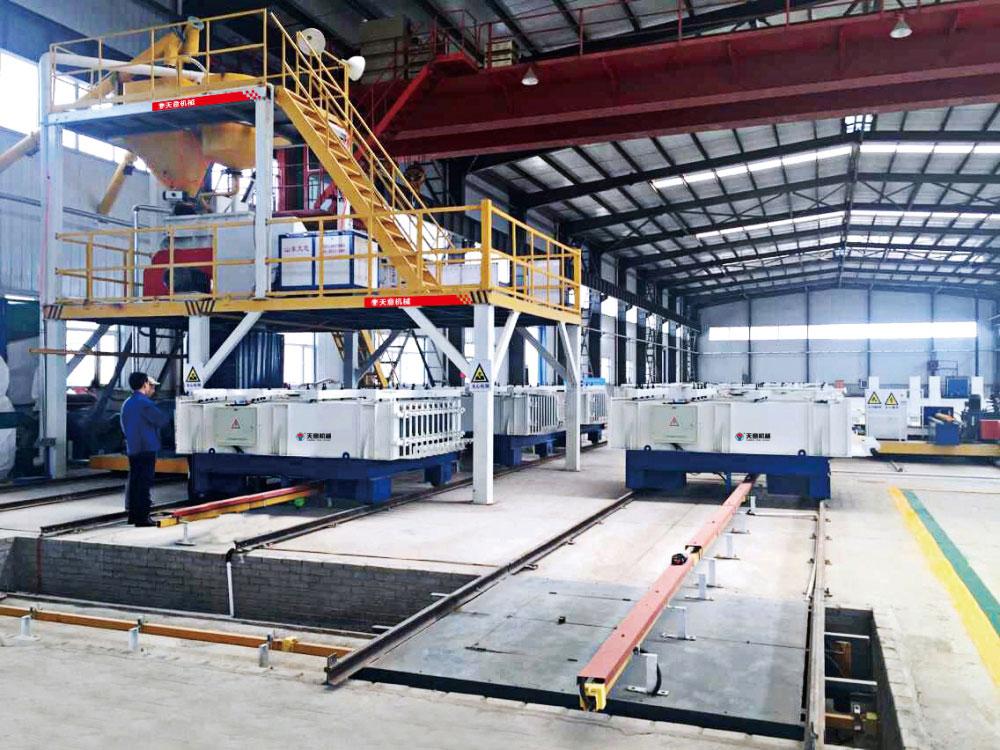

Линия по производству стеновых панелей серии TYF-16A (Мобильный вид, Композитная стена с плитами из силиката кальция, Стеклоармированные бетонные панели из СФБ)

Описание

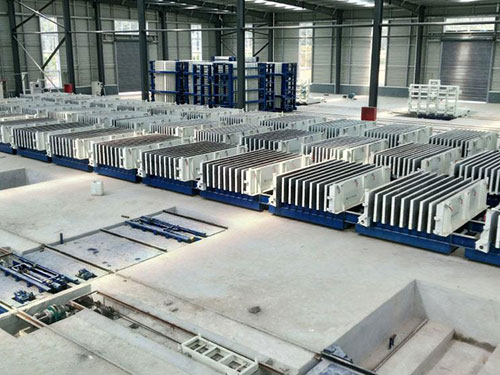

Горизонтальная линия по производству стеновых панелей TYF-16A применяется для изготовления стеновых панелей легкого типа с боковыми панелями из силиката кальция или легковесных панелей для стен из СФБ, сырьевыми материалами могут быть цемент, зольная пыль, частицы пенополистирола, песок и керамзит. Одновременно могут быть изготовлены 10 панелей.

Благодаря мобильности оборудования, производственная линия практически не имеет ограничений по выходу, высокоавтоматизирована, значительно сокращает ручной труд и повышает эффективность производства.

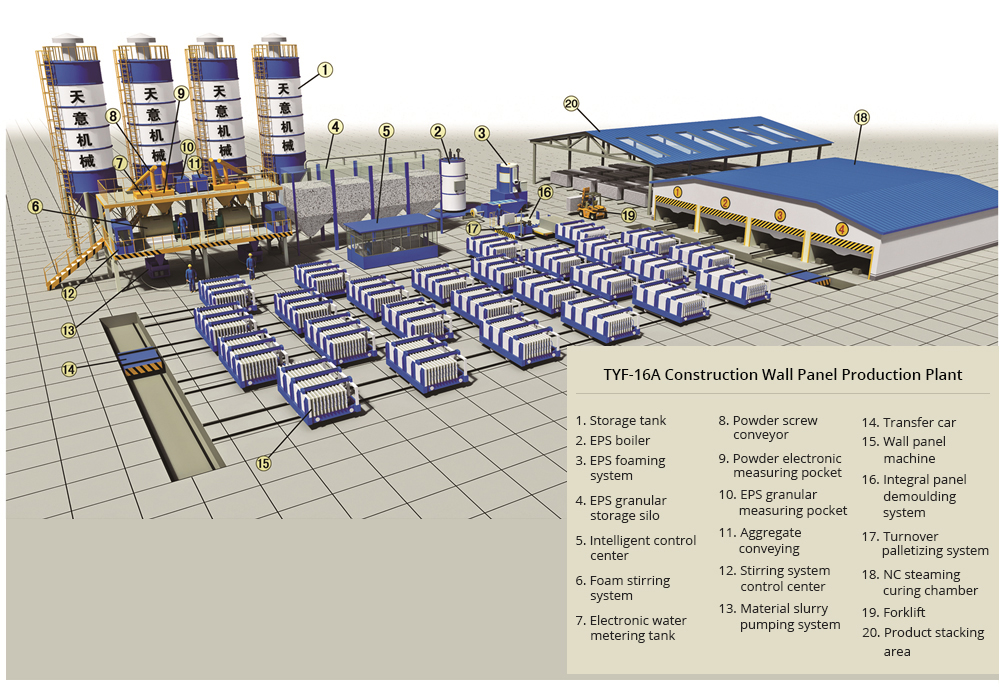

Вся производственная линия состоит из автоматической системы дозирования, системы перемешивания, пенообразующей системы, системы распределения электроэнергии, системы отливки стеновых панелей, системы подачи раствора насосом, системы предварительного пенообразования пенополистирола, гидравлической системы циркуляции и системы снятия с формы монолитной панели.

Патент №: ZL201320713155.0

Спецификации стеновых панелей
(1) Легковесные панели для многослойных стен
Выход панелей за одну формовку Tолщина Ширина Длина
10 75мм 610мм 2440мм/3000мм
10 90мм
8 120мм
6 150мм
(2) Легковесные стеновые панели с отверстиями
Выход панелей за одну формовку Диаметр внутренних труб Количество внутренних труб Tолщина Ширина Длина
10 Φ38мм 90 75мм 600/610мм Регулируется в пределах 3000мм
10 Φ52мм 70 90мм
8 Φ74мм 40 120мм
6 Φ52мм 84 150мм

Примечание: приведенные выше параметры – стандарт, TANY также предлагает производственные линии согласно вашим требованиям к панелям особых размеров.

Комплектующее оборудование

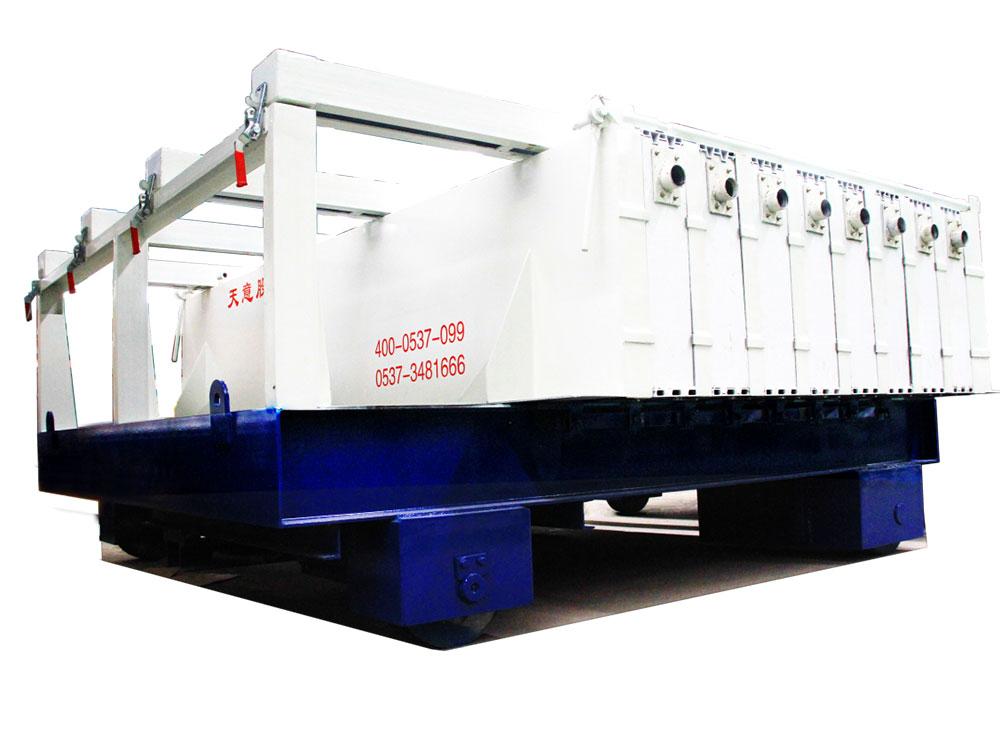

  • (1) Машина для изготовления предварительно напряженных стеновых панелей TY11
    Машина для изготовления предварительно напряженных стеновых панелей TY11 состоит из главной машины, гидравлической системы, системы электропитания, системы вибрации и внутренних труб. Может автоматически двигаться, отличается высокой эффективностью формовки панелей.

    См.параметры

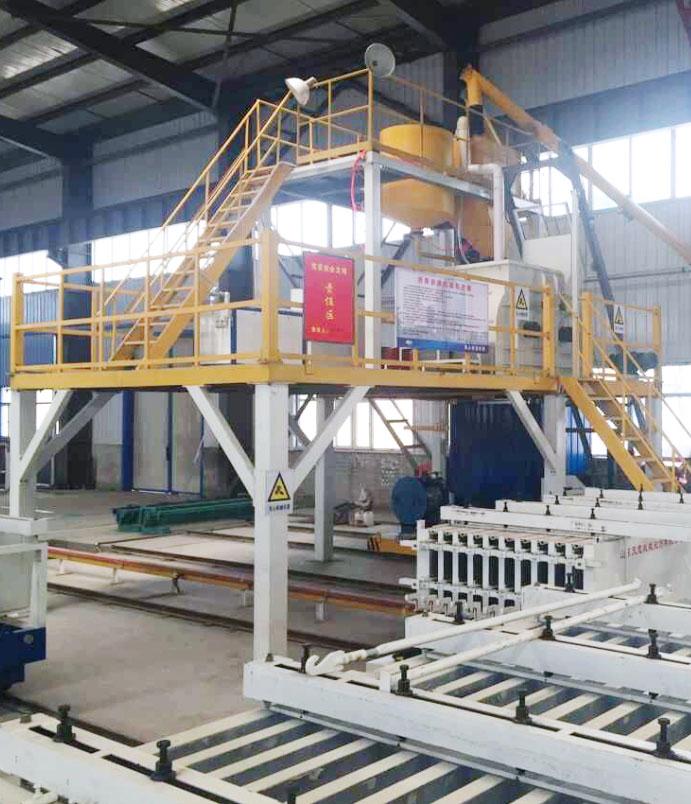

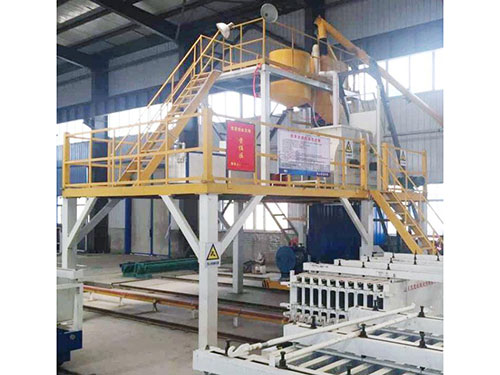

  • (2) Система перемешивания
    Наше независимо разработанное крупногабаритное устройство перемешивания оснащено точной автоматической системой дозировки, которая может автоматически подавать и перемешивать материал более равномерно, основываясь на характеристики материала.

    См.параметры

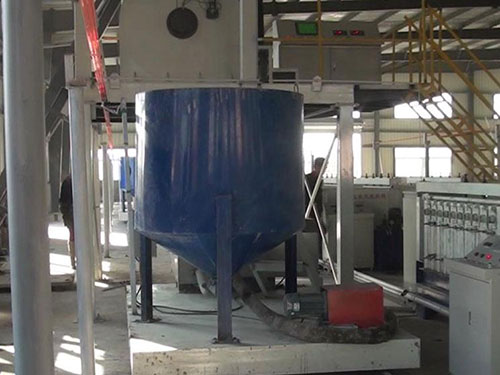

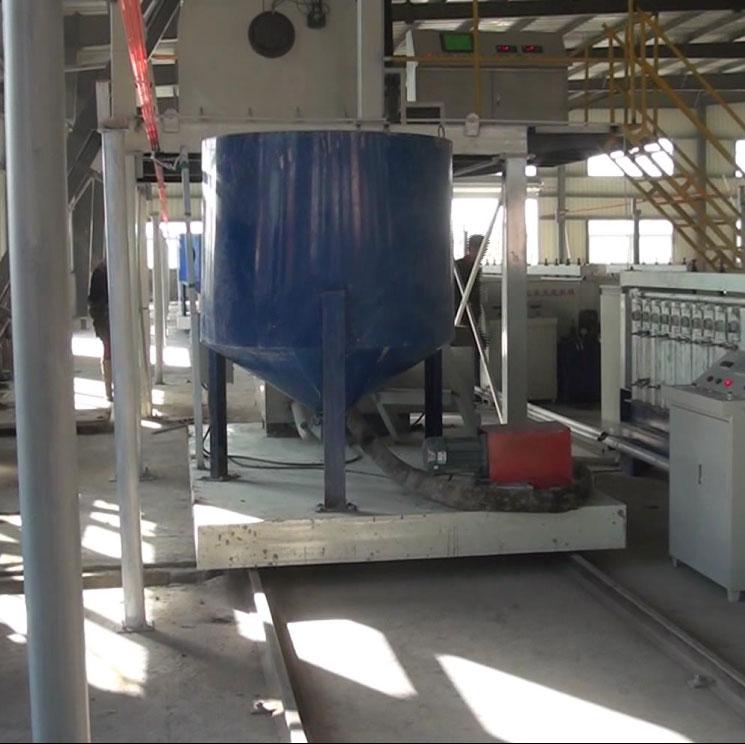

  • (3) Мобильная система цементации
    Установка для цементирования подает перемешенную смесь оборудованию более равномерно и стабильно, режим цементации более простой и удобный.

    См.параметры

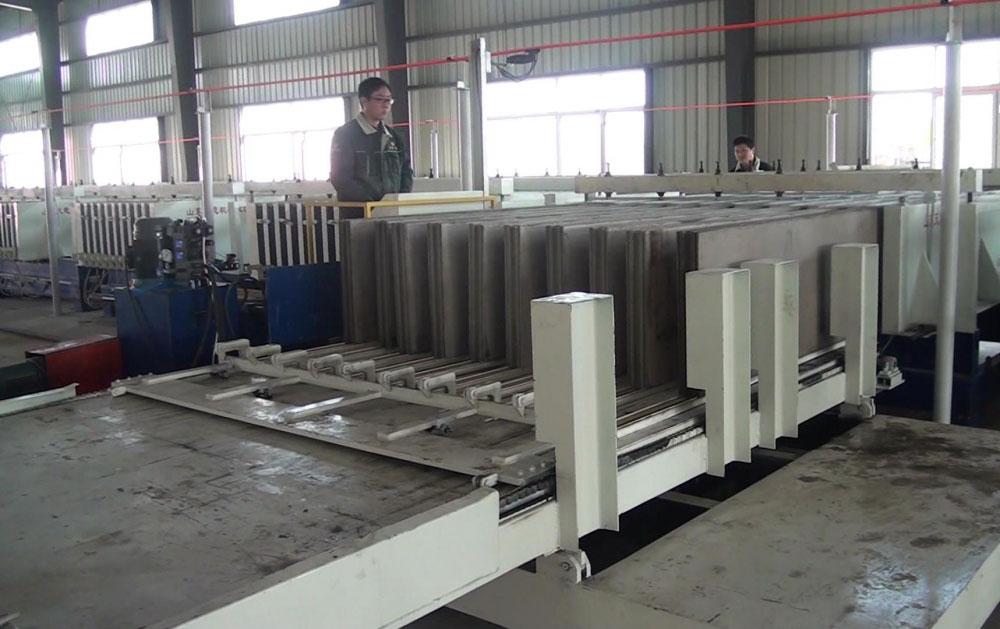

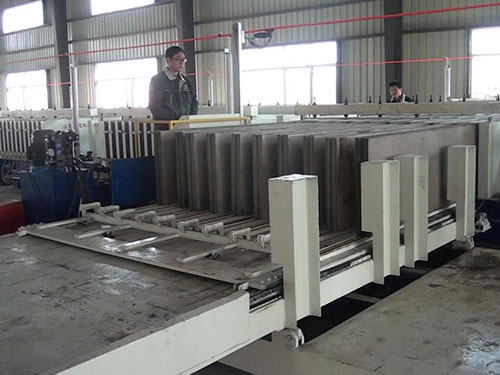

  • (4) Мобильный автоматический стопоукладчик (снятие с форм панелей)

    См.параметры

(5) Прочее оборудование

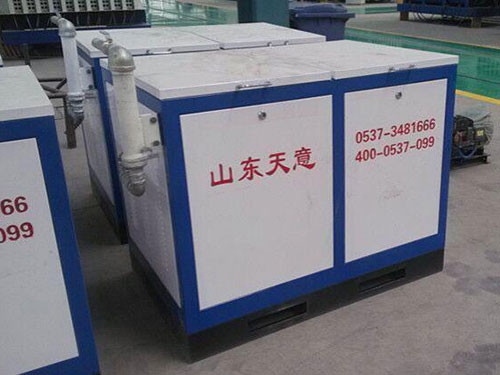

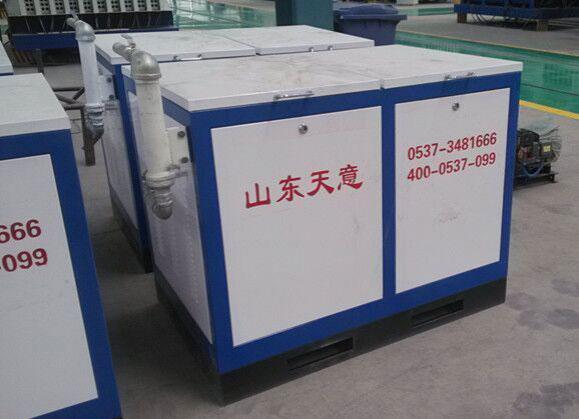

  • Машина для вспенивания
    Системы вспенивания использует технологию преобразования частоты, повышающую скорость вспенивания и позволяющую экономичное использование сырьевых материалов. 40м³ пены может быть произведено за раз.
    Габариты: 1200Д×800Ш×940В мм
    Мощность: 2.2кВт

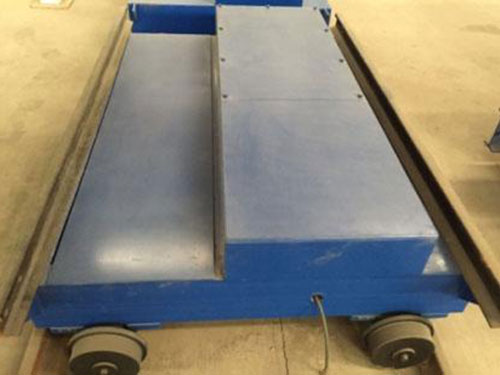

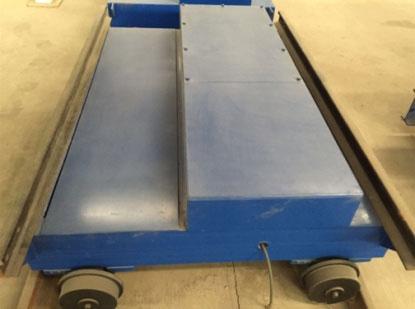

  • Передаточная тележка
    Габариты: 2000Д×1300Ш×480В мм
    Мощность: 2.2кВт
