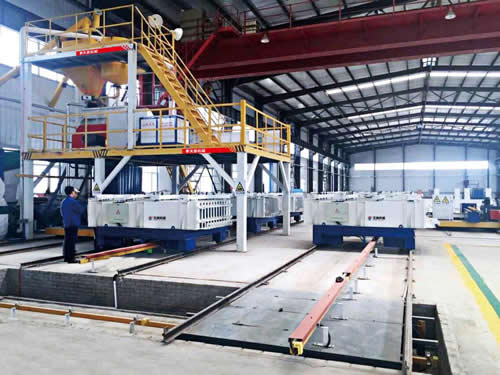

Линия по производству стеновых панелей серии TYFZ16 (Вертикальный поворотный вид, Легковесная композитная стеновая панель)

Описание

Линия по производству стеновых панелей TYFZ16 применяется для изготовления стеновых панелей легкого типа с боковыми панелями из силиката кальция. Сырьевыми материалами могут быть цемент, зольная пыль, частицы пенополистирола, песок, керамзит и т.д. Одновременно могут быть изготовлены 40 панелей.

Система использует гидравилическое открытие/закрытие формовки, что позволяет избегать часто встречающийся потеницальный риск при ручной формовке с традиционными вертикальным типом оборудования. Кроме того, весь процесс осуществляется автоматически, что значительно повышает рабочую эффективность.

Основная система состоит из системы перемешивания и дозирования, системы предварительной отливки стеновых панелей, гидравлической системы отливки, гидравлической системы переворачивания, системы извлечения всей панели, системы переворачивания и укладки, автоматическая система циркуляции, транспортная система челночного типа с преобразователем частоты, система распределения электроэнергии с цифровым управлением.

Рабочий поток
Сборка формы Автоматическая дозировка Перемешивание Шликерное литье Перемещение тележки для изложниц Челночный конвейер Переворачивание стеновых панелей машиной Автоматическое извлечение панели Автоматическое переворачивание Поднятие вилочным погрузчиком Упаковка и Укладка
Спецификации панелей
Выход за одну формовку
Tолщина Ширина Длина
40
 75мм 610мм 2440мм/3000мм
40
 90мм
32
 120мм
26
 150мм

Примечание: приведенные выше параметры – стандарт, TANY также предлагает производственные линии согласно вашим требованиям к панелям особых размеров.

Главное оборудование:

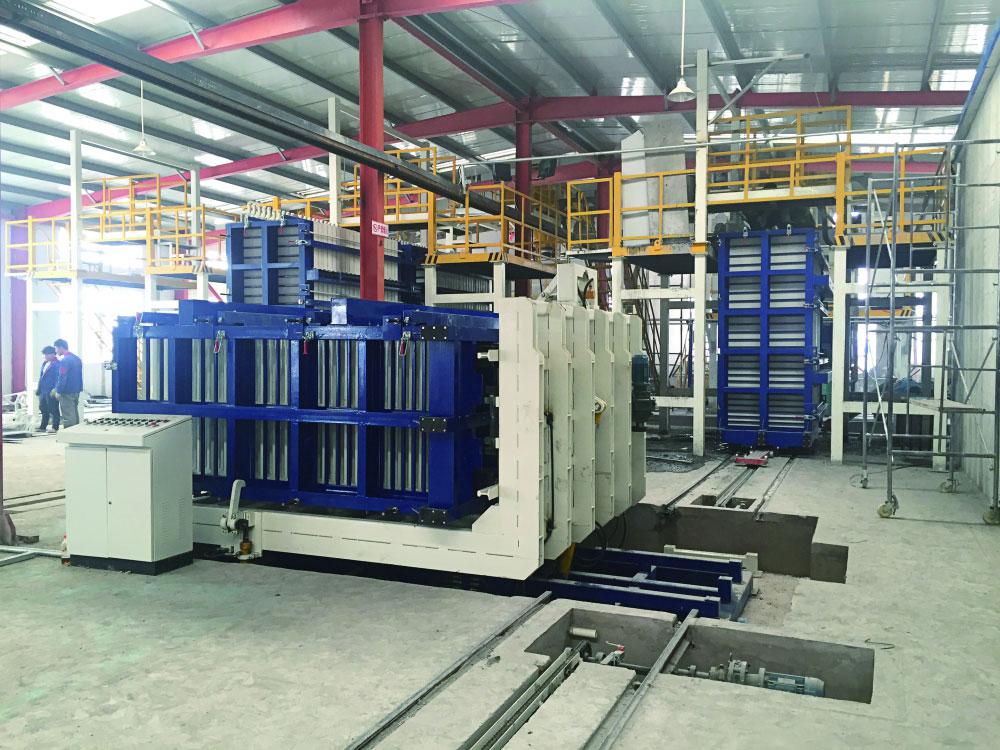

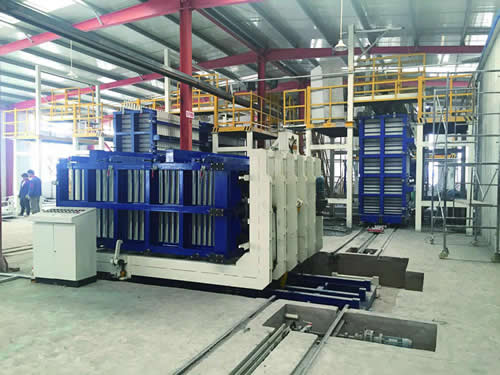

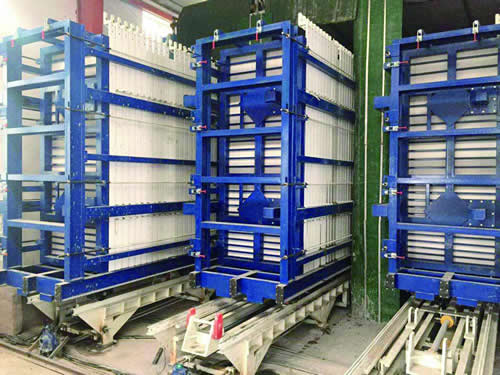

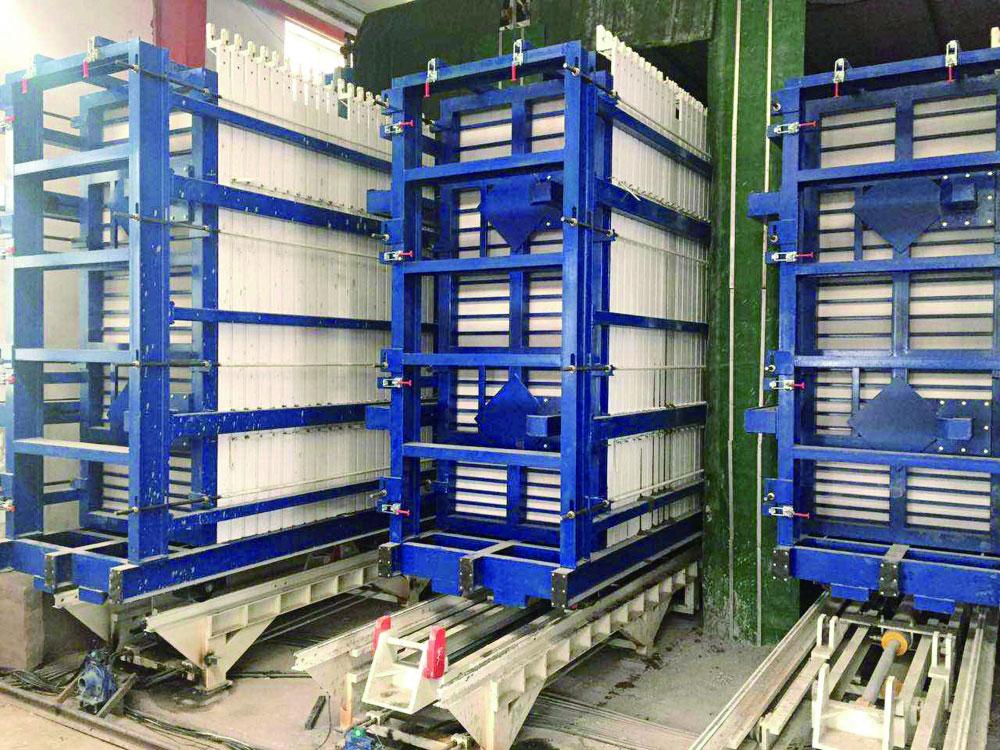

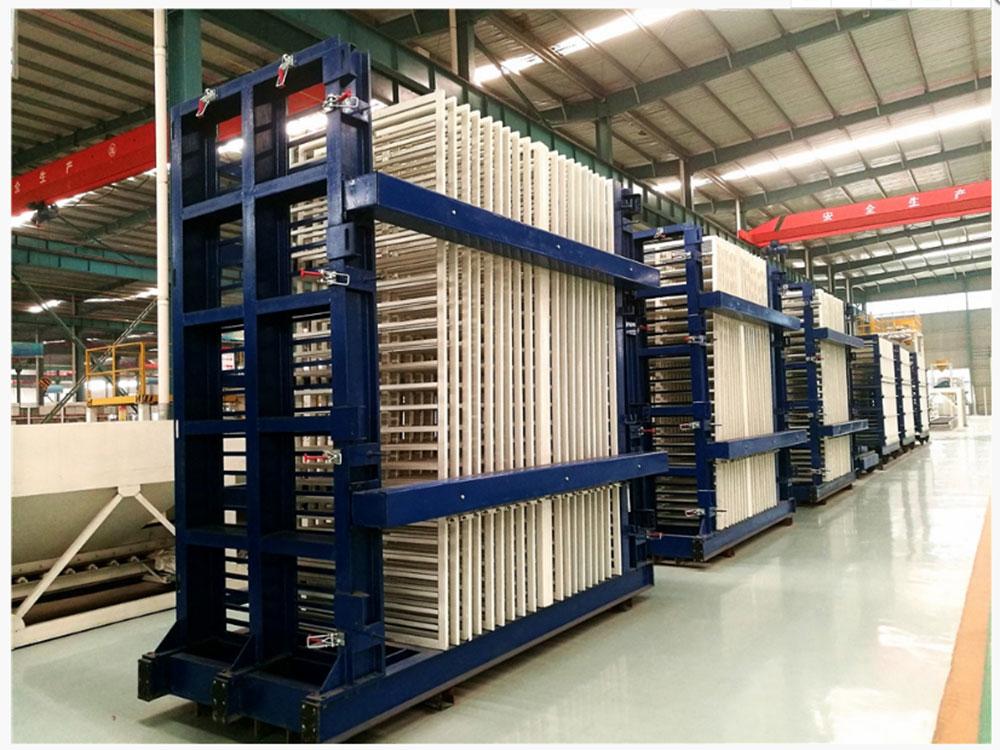

  • (1) Вертикальная машина для изготовления сборных стеновых блоков TYF01
    Вертикальная машина для изготовления сборных стеновых блоков TYF01 оснащена автоматической ковейерной системой. Имеет преимущества в виде более простого и быстрого управления, а также большого выхода – за одну серию могут быть изготовлены 40 панелей (блоков).

    См.параметры

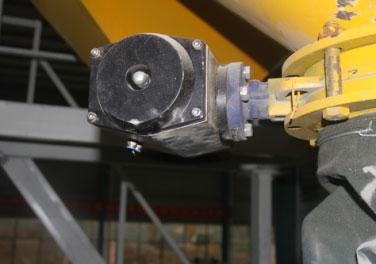

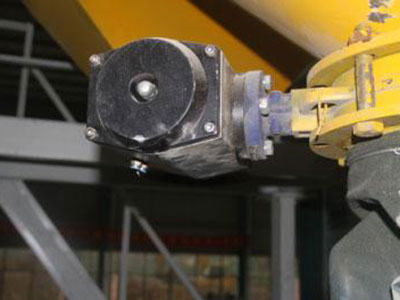

  • (2) Дозирующая система
    Дозирующая система автоматически измеряет необходимое количество цемента и других материалов в высокой точностью и легкостью в управлении.

    См.параметры

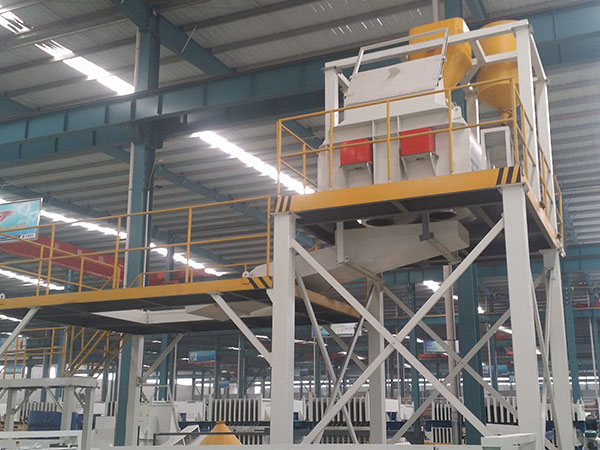

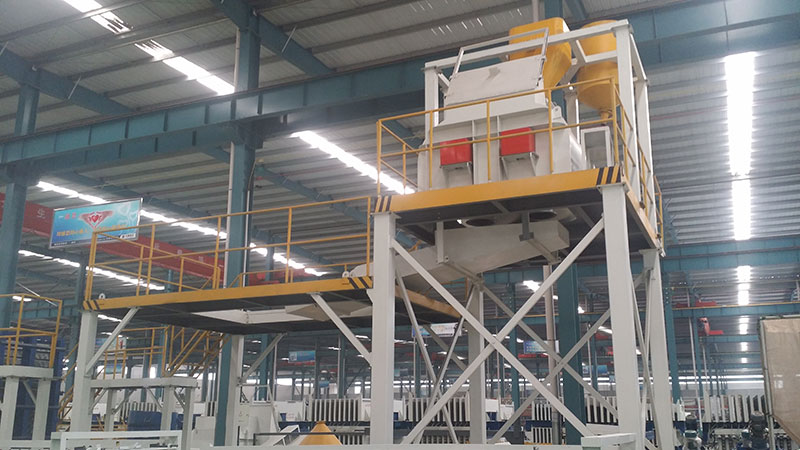

  • (3) Смесительная система
    Крупногабаритная стационарная смесительная установка обеспечивает равномерное перемешивание смеси и повышает эффективность литья.

    См.параметры

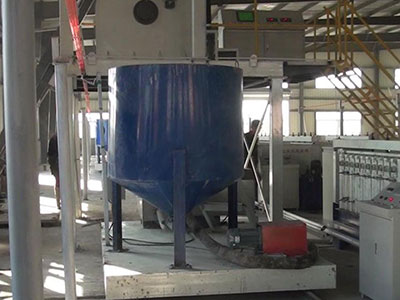

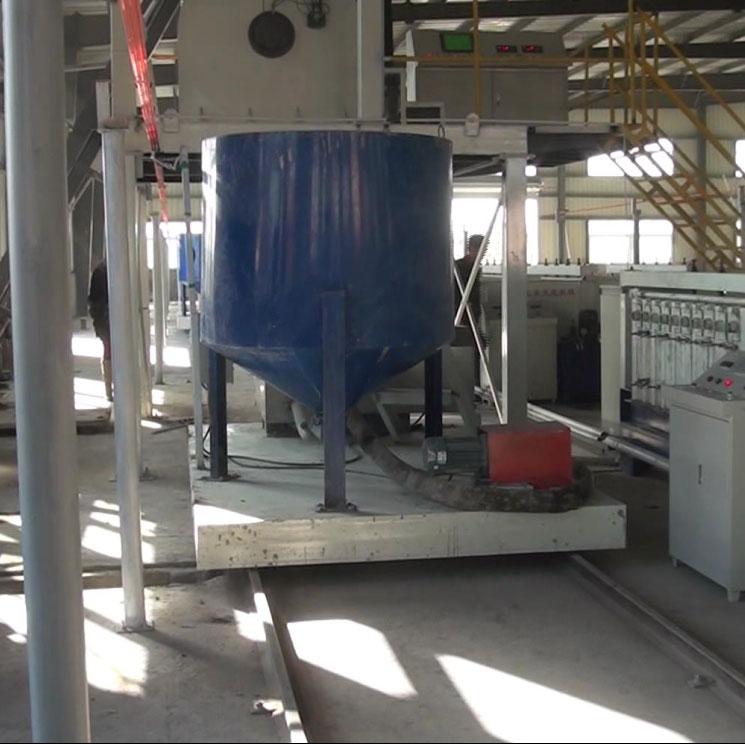

  • (4) Мобильная система шликерного литья
    Нагнетательные трубы герметичны, оснащены двухстанционарными пистолетами для шликерного литья. Имеет такие преимущества, как быстрое литье и высокий уровень густоты.

    См.параметры

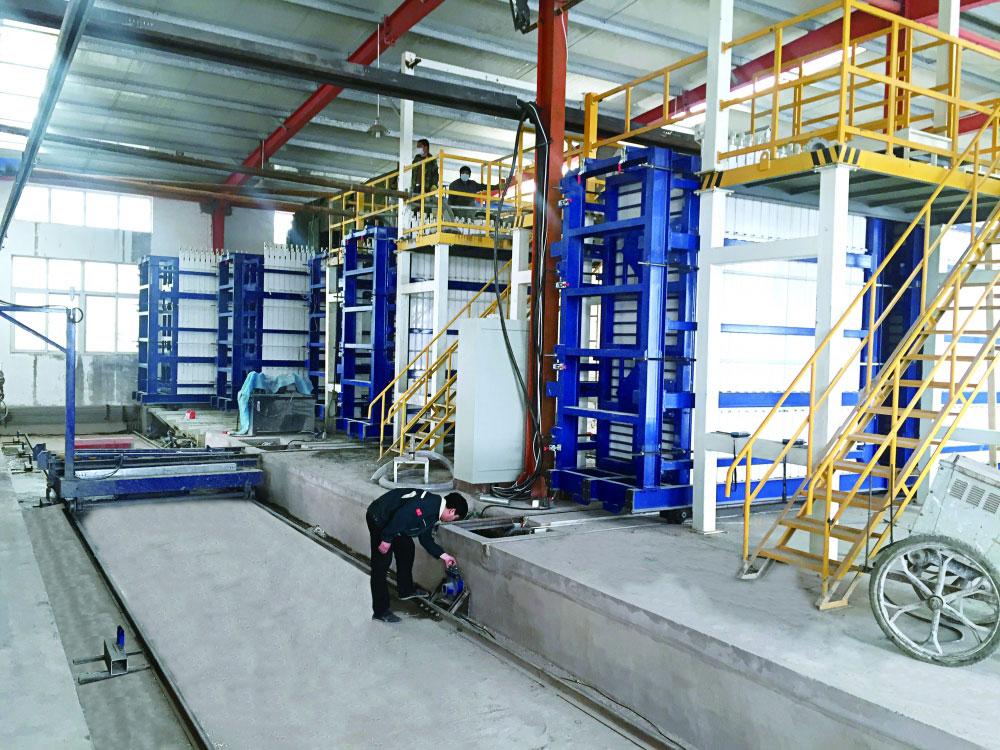

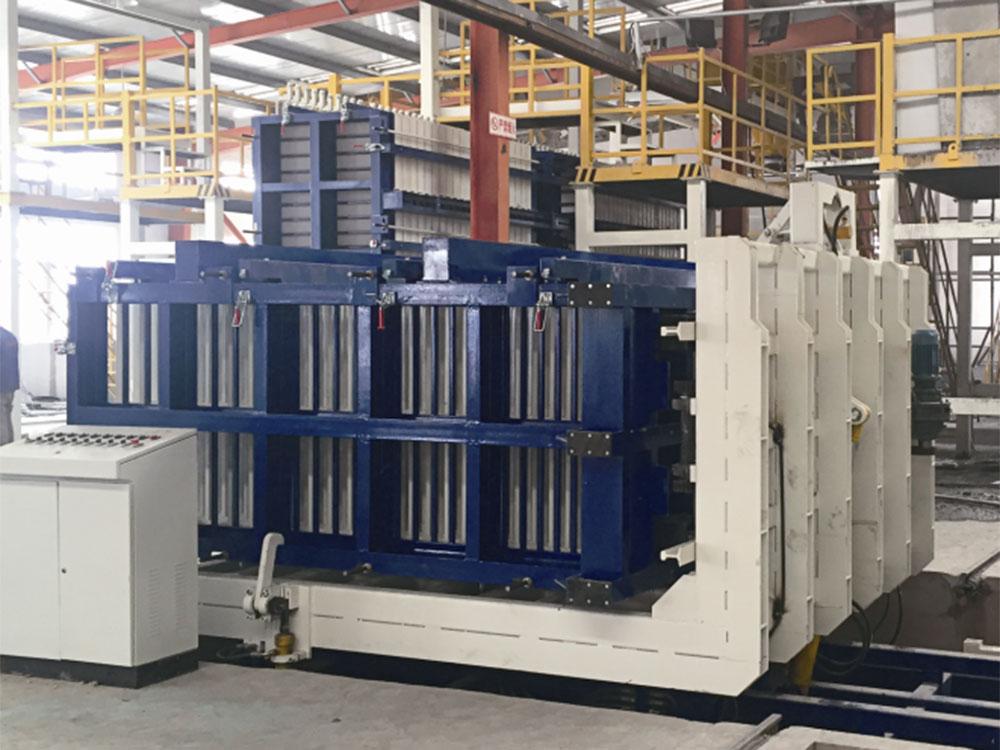

  • (5) Система извлечения и складирования укладки панелей
    Данная система осуществляет извлечение и скадирование и укладку готовой продукции. По сравнению с ручными методами, значительно сокращает риск повреждения продукции и повышает рабочую эффективность.

    См.параметры
